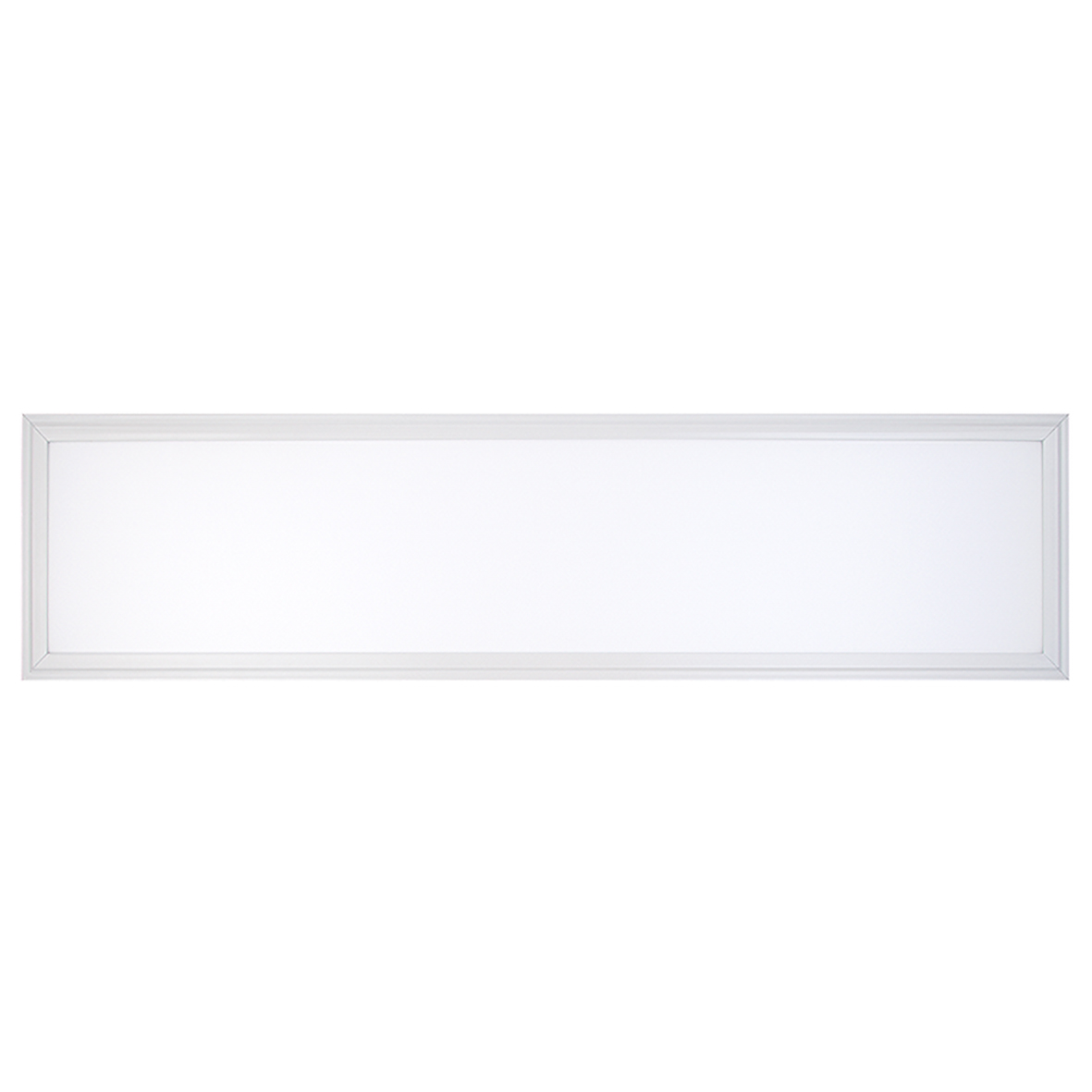

LED Panel R2S weiß 38W 830 dim 1-10V

LED Panel zur schnellen, einfachen Montage
Artikelnummer: 1570701243
EAN: 4044538064178
Artikel-Auswahl

Die lichtstarke Einbaulösung für gängige Moduldecken 625.

Optionales Zubehör:

Wand-/Deckenmontage

Einbaufeder

Aufbaurahmen

Material: Aluminium weiß lackiert/Diffusorscheibe und Lightguide aus PMMA (vergilbungsfrei)

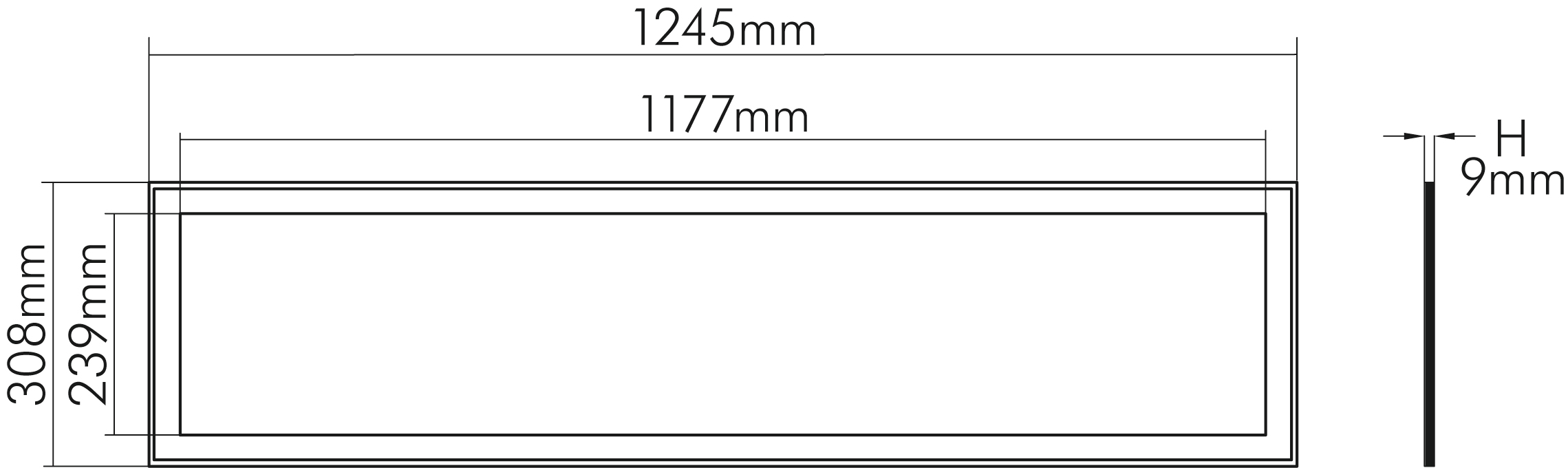

Abmessungen (LxBxH): 1245x308x9 mm

Deckenausschnitt (LxB) Einbauleuchte: 1230x290 mm

Deckenausschnitt (LxB) Einlegeleuchte: 1221x284 mm

Farbwiedergabeindex Ra: 80

Farbabstand (MacAdam): 3 SDCM

Lebensdauer: 50.000 h (L80 B10)

Betriebsgerät inklusive: dimmbar 1-10V

weniger lesen
mehr lesen

Downloads

Lichttechnische Daten (EULUMDAT)Lichttechnische Daten (EULUMDAT)
MontageanleitungMontageanleitung
EU-ProduktdatenblattEU-Produktdatenblatt
EnergieeffizienzlabelEnergieeffizienzlabel
ProduktdatenblattProduktdatenblatt

Technische Daten

  • Sicherheitseigenschaften
    Abdeckung der Leuchte mit Wärmedämmmaterial möglich nein
    CE-Kennzeichnung ja
    RoHS ja
    EMC Normen EN 55015:2013 + A1:2015; EN 61547:2009; EN 61000-3-2:2014; EN 61000-3-3:2013
    LVD Normen EN 60598-1; EN 60598-2-1; EN 62493; EN 62471; EN 61347-1; EN 61347-2-13
    Schutzklasse II
    Schutzklasse der Leuchte III
    Schutzklasse des LED Betriebsgerätes II
    Schutzart IP40
    Schlagfestigkeit IK05
    Photobiologische Sicherheit nach EN 62471 RG0
    ENEC-Zertifizierung ENEC 05
    Wärmedämmung-Zeichen ja
    Installation, elektrotechnisches Fachwissen ja
    Nur für Innenbereich ja
    Geeignet für Möbeleinbau ja
    Einbauhinweis [entflammbaren Materialien] geeignet zur direkten Montage auf normal entflammbaren Materialien
    Einbau in isolierte Decken, Brandschutz 'F mit Dach' nein
  • Temperatureigenschaften
    Umgebungstemperatur [Ta] [°C] 0 - 40
  • Material und Farbe
    Werkstoff des Gehäuses Aluminium
    Gehäusefarbe weiß
    Oberfläche des Gehäuses lackiert
    Werkstoff des Diffusors PMMA
    Oberfläche Textur des Diffusors opal
    Werkstoff des Lichtverteilers PMMA
  • Sonstige Eigenschaften
    Art der Leuchte Paneelleuchte
    Montageart Einbau
    Geeignet für Allgemeinbeleuchtung ja
    Geeignet für Wandeinbau nein
    Geeignet für Wandmontage nein
    Geeignet für Pendelaufhängung nein
    Geeignet für Einbaumontage nein
    Geeignet für Deckenmontage ja
    Geeignet für Anbaumontage nein
    Geeignet für Lichtbandkonfigurationen nein
    Bedienung über Bluetooth nein
    Kompatibel mit Apple HomeKit nein
    Kompatibel mit Google Assistant nein
    Kompatibel mit Amazon Alexa nein
    IFTTT-Unterstützung verfügbar nein
    Entsorgung kommunaler Wertstoffhof bzw. regionale Bestimmungen
    Reflektor ohne
    Schwenkbare Ausführung nein
  • Lieferumfang
    Mit Leuchtmittel ja
    Betriebsgerät inklusive ja
    Seilabhängung inklusive nein
    Artikelnummer des mitgelieferten Betriebsgerätes 8970441050
    Beschreibung des mitgelieferten Betriebsgerätes EL-44-1050 dim 1-10V
  • Lichttechnische Eigenschaften
    Lichtkegel freistrahlend/diffus
    Farbtemperatur [K] 3000
    Lichtfarbe warmweiß
    LED Effizienz [lm/W] 103
    LED Effizienz [System] [lm/W] 89
    Gesamtlichtstrom [lm] 3900
    Ausstrahlwinkel [°] 120
    Farbabstand [MacAdam] [SDCM] 4
    Farbwiedergabeindex Ra 80
    Farbwiedergabeindex R9 7
    Bildschirmarbeitsplatztauglich nach EN 12464-1 nein
    Spitzen-Lichtstärke [cd] 1330
    Lichtverteiler Diffusorlinse/-optik/-panel
    L80B10 - Lebensdauer bei 25 °C [h] 50000
    L70B50 - Lebensdauer bei 25°C [h] 75000
    L90B10 - Lebensdauer bei 25 °C [h] 25000
    Lichtstromerhalt bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemperatur [%] 80
    Lichtstromerhalt bei mittl. Nutzungsdauer 75.000 h bei 25 °C Umgebungstemperatur [%] 70
    Ausfallrate bei mittl. Nutzungsdauer von 50.000 h bei 25 °C Umgebungstemperatur [%] 10
    Ausfallrate bei mittl. Nutzungsdauer von 75.000 h bei 25 °C Umgebungstemperatur [%] 50
    Farbe steuerbar (RGB) nein
    Lichtverteilung symmetrisch
    Lichtaustritt direkt
    Leuchtmittel SMD-LED
    Geeignet für Leuchtmittelanzahl 1
  • Maße und Gewicht
    Länge [mm] 1245
    Breite [mm] 308
    Höhe [mm] 9
    Gewicht [g] 3110
    Länge [Betriebsgerät] [mm] 145
    Breite [Betriebsgerät] [mm] 43
    Höhe [Betriebsgerät] [mm] 29
    Gewicht [Betriebsgerät] [g] 300
    Lichtaustrittsöffnung [Länge] [mm] 1177
    Lichtaustrittsöffnung [Breite] [mm] 239
    Einbaulänge (Einlegeleuchte) [mm] 1221
    Einbaubreite (Einlegeleuchte) [mm] 284
    Deckenausschnitt [Länge] [mm] 1230
    Deckenausschnitt [Breite] [mm] 290
  • Elektrische Eigenschaften
    Lampenleistung [W] 38
    Max. Systemleistung [W] 44
    Nennspannung der Leuchte [DC] [V] 37
    Nennspannung des Betriebsgerätes [AC] [V] 220 - 240
    Leistungsfaktor [bei Volllast] 0,9
    Anzahl am LS B16 [ max.] 31
    Anzahl am LS C16 [max.] 52
    Steuerstrom [Dimmung] [mA] 0,2
    Fassung ohne
    Art der Verdrahtung geeignet für Durchgangsverdrahtung
    Anschlussart offene Kabelenden
    Anschlussart [Leuchte] Klinkenstecker
    Kabellänge [Leuchte] [cm] 30
    Kabelquerschnitt [Leuchte] [mm²] 0,5
    Kabellänge primär (Betriebsgerät) [cm] 25
    Kabelquerschnitt primär [Betriebsgerät] [mm²] 0,75
    Anschlussart sekundär [Betriebsgerät] Klinkenbuchse
    Kabellänge sekundär [Betriebsgerät] [cm] 40
    Kabelquerschnitt sekundär [Betriebsgerät] [mm²] 0,5
    Anschlussart Dimmerschnittstelle offene Kabelenden
    Kabellänge Dimmerschnittstelle [cm] 17
    Kabelquerschnitt Dimmerschnittstelle [mm²] 0,25
    Austauschbares Betriebsgerät ja
    Dimmbar ja
    Art der Dimmung 1-10V
    Dimmbereich [%] 10 - 100
    Nennstrom des Betriebsgerätes (bei 230V AC) max. [A] 0,21
    Betriebsgerät LED Betriebsgerät stromgesteuert
    Nennstrom max. [mA] 1050
