LED Panel R1S weiß 38W 830 dim 1-10V
LED Panel zur schnellen, einfachen Montage
Basispreis
Artikelnummer: 1570521210
EAN: 4044538064116

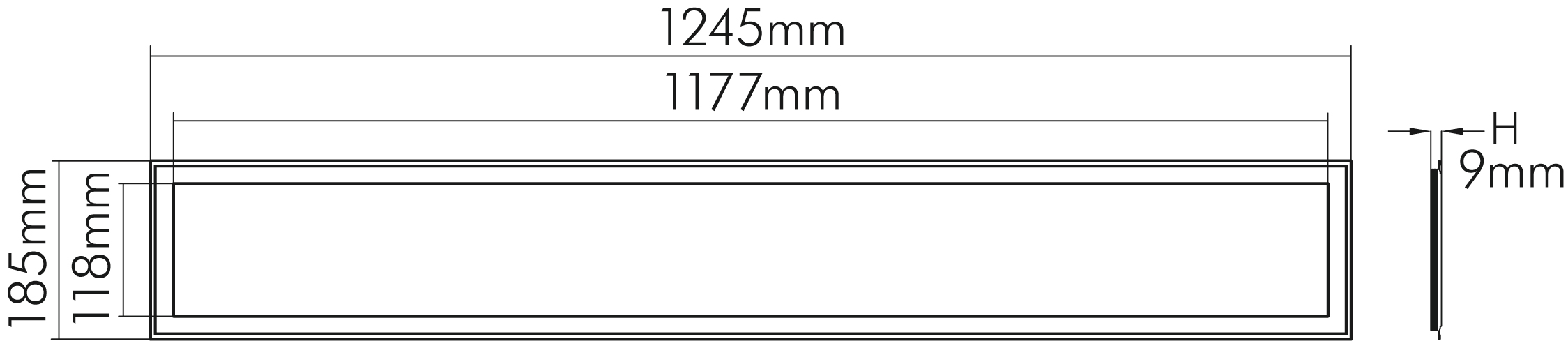

Maßzeichnung
Energieeffizienzlabel

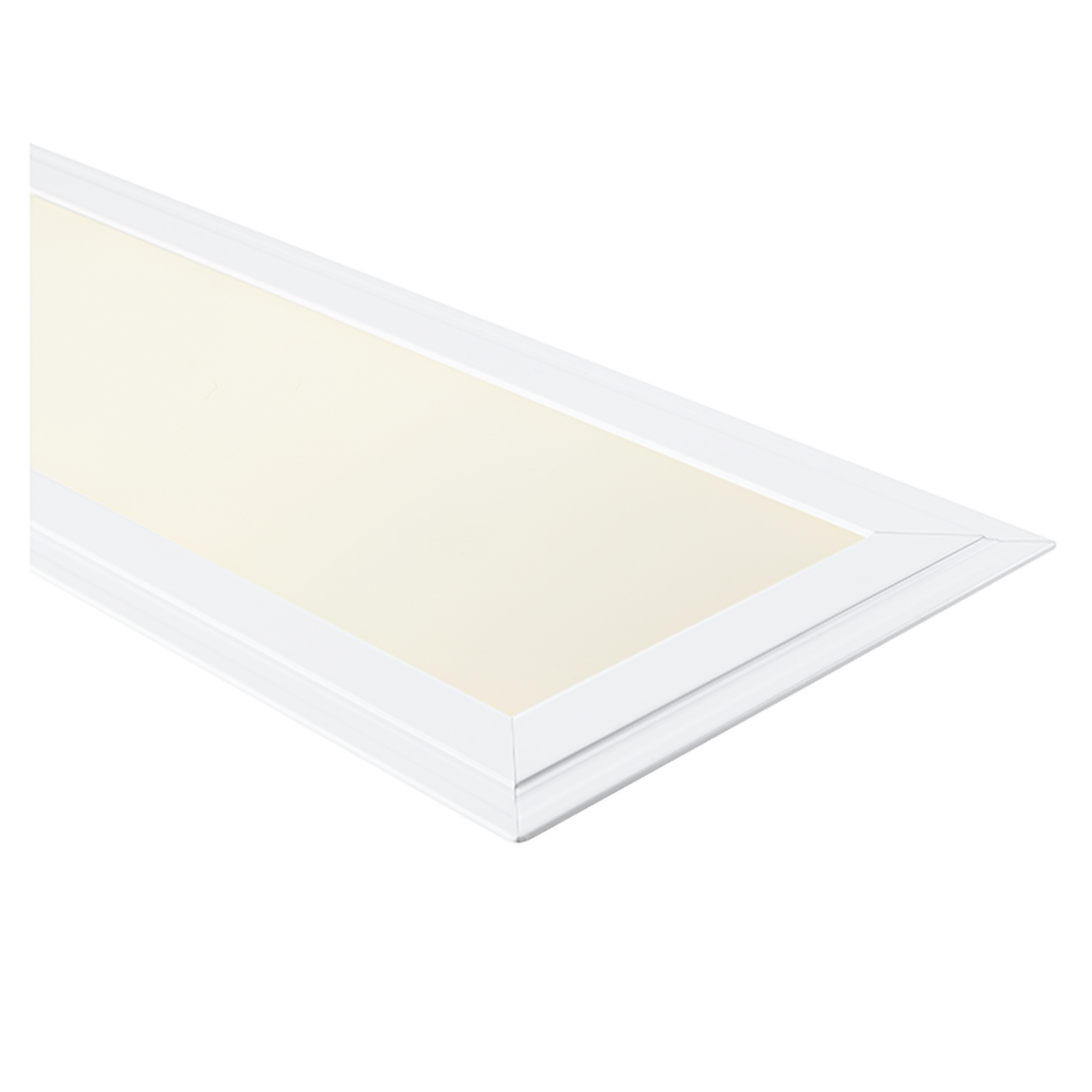

Produktbild Detailansicht

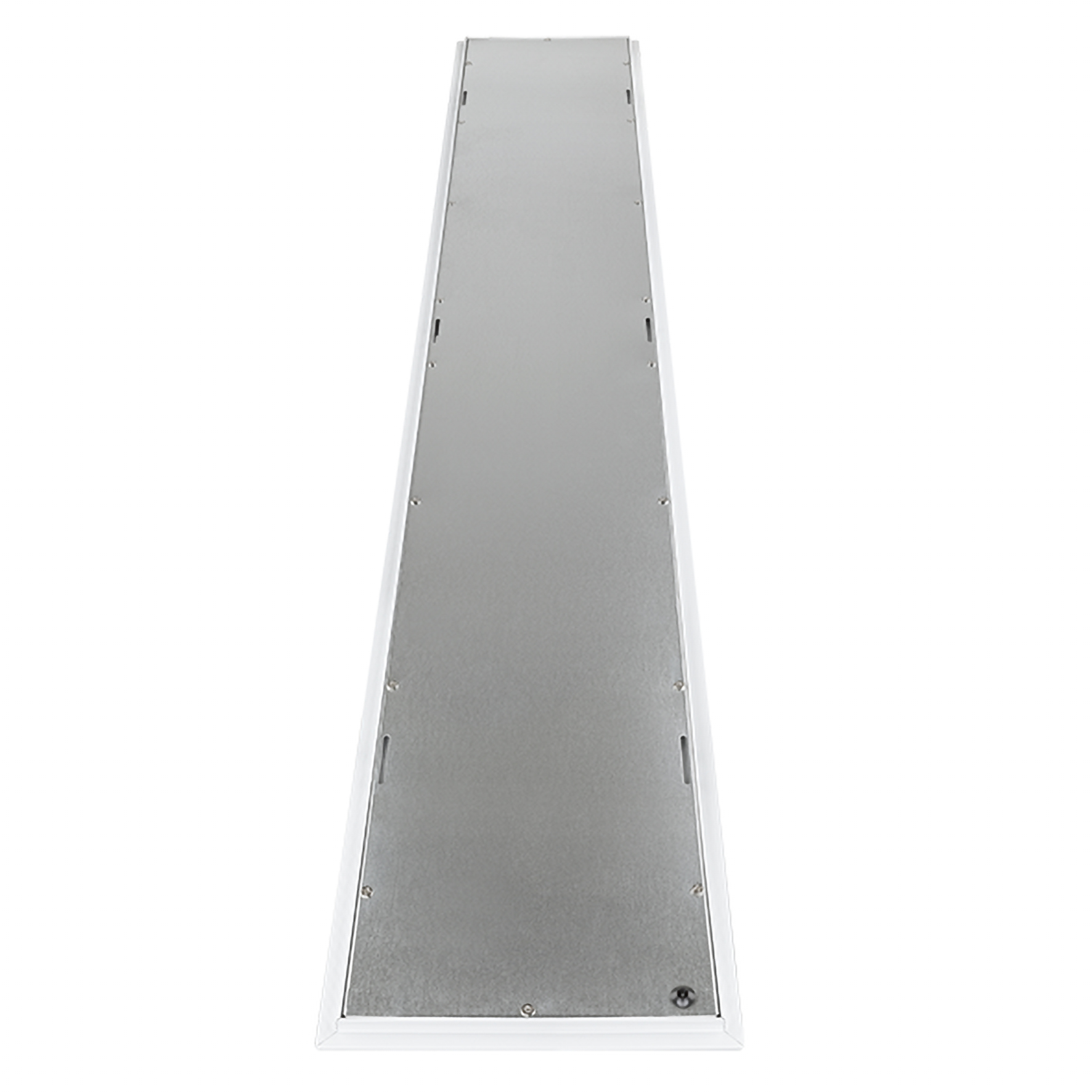

Produktbild Rückseite
Produktbild Detailansicht
Produktbild Rückseite

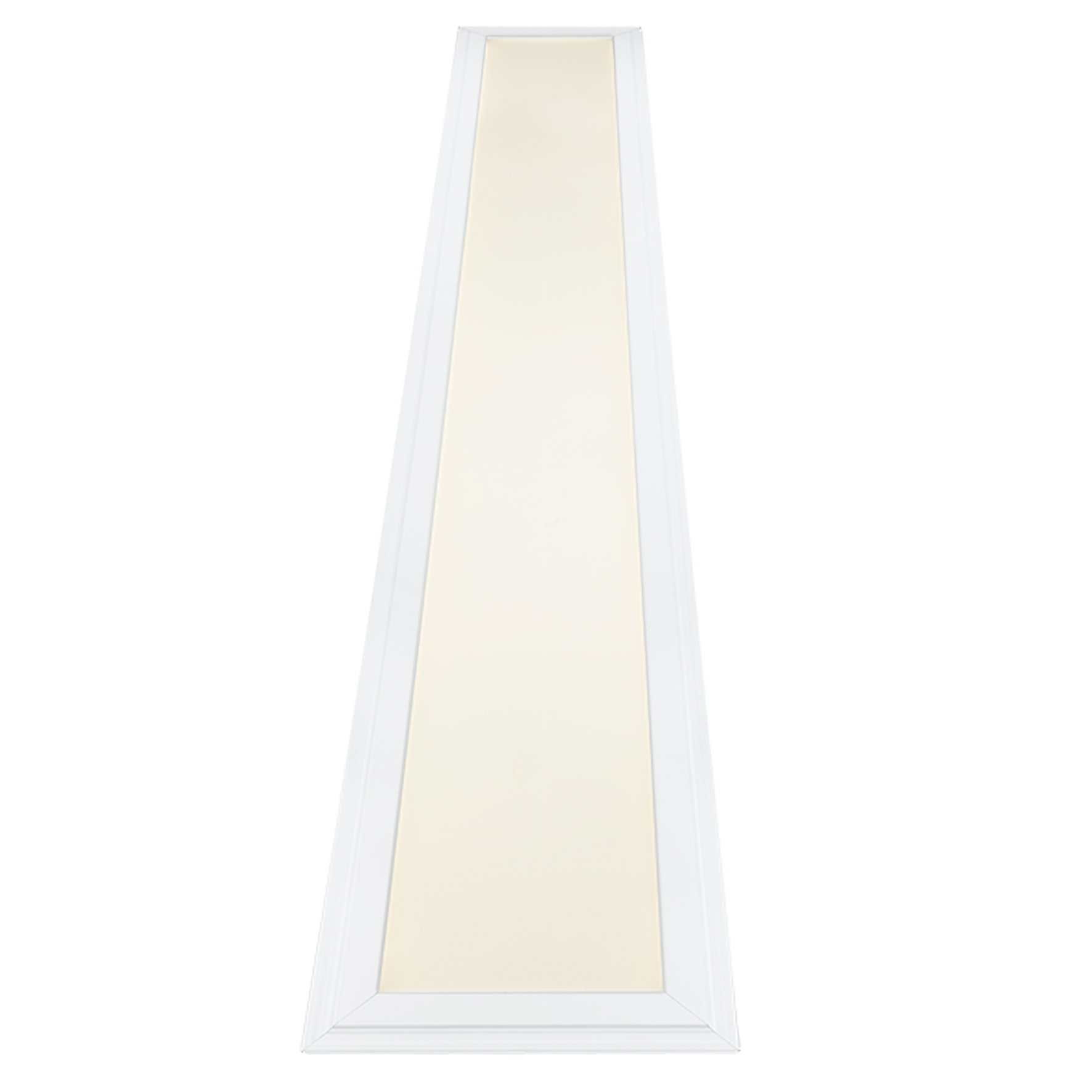

Produktbild schräg
Produktbild Detailansicht
Produktbild Rückseite
Produktbild Detailansicht
Produktbild Detailansicht
Produktbild Detailansicht
Produktbild Detailansicht
Produktbild Rückseite
Produktbild schräg
Produktbild schräg
Die lichtstarke Einbaulösung für gängige Paneeldecken 100/200
DaliI und nicht dimmbares LED Betriebsgerät auf Anfrage erhältlich.
Optionales Zubehör:
Wand-/Deckenmontage
Einbaufeder
Betriebsgerät inklusive: 1-10V
Material: Aluminium weiß lackiert/Diffusorscheibe und Lightguide aus PMMA (vergilbungsfrei)
Abmessungen (LxBxH): 1245x185x9 mm
Deckenausschnitt (LxB) Einbauleuchte: 1230x170 mm
Deckenausschnitt (LxB) Einlegeleuchte: 1221x161 mm
Farbwiedergabeindex Ra: 80
Farbabstand (MacAdam): 3 SDCM
Lebensdauer: 50.000 h (L80 B10)
Energieeffizienzklasse
F
Artikelnummer der Lichtquelle
1570521214
EPREL-Registrierungsnummer
933404
Lichtquellentyp
DLS/NMLS
Ungebündeltes [NDLS] oder gebündeltes Licht [DLS]
DLS
Farbtemperatur [K]
3000
Lichtfarbe
warmweiß
LED Effizienz [lm/W]
95
LED Effizienz [System] [lm/W]
84
Gesamtlichtstrom [lm]
3600
Nutzlichtstrom [Φuse] [lm]
3400
Nutzlichtstrom [Φuse] bezogen auf
breitem Kegel (120°)
Ausstrahlwinkel [°]
120
Farbabstand [McAdam] [SDCM]
3
Farbwiedergabeindex Ra
80
Farbwiedergabeindex R9
9
Farbwertanteil [x]
0,444
Farbwertanteil [y]
0,404
Bildschirmarbeitsplatztauglich nach EN 12464-1
nein
Spitzen-Lichtstärke [cd]
1168
Lichtverteiler
Diffusorlinse/-optik/-panel
L80B10 - Lebensdauer bei 25 °C [h]
50000
L70B50 - Lebensdauer bei 25°C [h]
75000
L90B10 - Lebensdauer bei 25 °C [h]
25000
Lichtstromrückgang bei mittl. Nutzungsdauer 50.000 h bei 25 °C Umgebungstemperatur [%]
80
Lichtstromrückgang bei mittl. Nutzungsdauer 75.000 h bei 25 °C Umgebungstemperatur [%]
70
Ausfallrate bei mittl. Nutzungsdauer von 50.000 h bei 25 °C Umgebungstemperatur [%]
10
Ausfallrate bei mittl. Nutzungsdauer von 75.000 h bei 25 °C Umgebungstemperatur [%]
50
Lebensdauerfaktor
0,9
Lichtstromerhalt
0,96
Verwendete Beleuchtungstechnologie
LED
Farbe steuerbar (RGB)
nein
Blendschutzschild
nein
Hülle
keine Hülle
Farblich abstimmbare Lichtquelle
nein
Konstant-Lichtstrom-Regelung
nein
Lichtquelle mit hoher Leuchtdichte
nein
Lichtverteilung
symmetrisch
Lichtaustritt
direkt
Leuchtmittel
SMD-LED
Geeignet für Leuchtmittelanzahl
1
Lampenleistung [W]
38
Max. Systemleistung [W]
43
Vernetzte Lichtquelle [CLS]
nein
Nennstrom der Leuchte [mA]
1050
Nennspannung der Leuchte [DC] [V]
36
Nennspannung des Betriebsgerätes [AC] [V]
220 - 240
Leistungsfaktor [bei Volllast]
0,9
Anzahl am LS B16 [ max.]
31
Anzahl am LS C16 [max.]
52
Steuerstrom [Dimmung] [mA]
0,2
Fassung
ohne
Art der Verdrahtung
geeignet für Durchgangsverdrahtung
Anschlussart
offene Kabelenden
Anschlussart [Leuchte]
Klinkenstecker
Kabellänge [Leuchte] [cm]
30
Kabelquerschnitt [Leuchte] [mm²]
0,5
Kabellänge primär (Betriebsgerät) [cm]
25
Kabelquerschnitt primär [Betriebsgerät] [mm²]
0,75
Anschlussart sekundär [Betriebsgerät]
Klinkenbuchse
Kabellänge sekundär [Betriebsgerät] [cm]
40
Kabelquerschnitt sekundär [Betriebsgerät] [mm²]
0,5
Anschlussart Dimmerschnittstelle
offene Kabelenden
Kabellänge Dimmerschnittstelle [cm]
17
Kabelquerschnitt Dimmerschnittstelle [mm²]
0,25
Austauschbares Betriebsgerät
ja
Dimmbar
ja
Art der Dimmung
1-10V
Dimmbereich [%]
10 - 100
Flicker free
ja
Nennstrom des Betriebsgerätes (bei 230V AC) max. [A]
0,2
Betriebsgerät
LED Betriebsgerät stromgesteuert
Elektrischer Anschluss mit Stecksystem
nein
CE-Kennzeichnung
ja
RoHS
ja
EMC Normen
EN 55015:2013 + A1:2015; EN 61547:2009; EN 61000-3-2:2014; EN 61000-3-3:2013
LVD Normen
EN 60598-1; EN 60598-2-1; EN 62493; EN 62471; EN 61347-1; EN 61347-2-13
Schutzklasse
II
Schutzklasse der Leuchte
III
Schutzklasse des LED Betriebsgerätes
II
Schutzart
IP40
Schlagfestigkeit
IK05
Sicherheitstrafo
ja
Photobiologische Sicherheit nach EN 62471
RG0
Wärmedämmung-Zeichen
ja
Installation, elektrotechnisches Fachwissen
ja
Nur für Innenbereich
ja
Geeignet für Möbeleinbau
ja
Einbauhinweis [entflammabaren Materialien]
geeignet zur direkten Montage auf normal entflammbaren Materialien
Einbau in isolierte Decken, Brandschutz 'F mit Dach'
nein
Umgebungstemperatur [Ta] [°C]
0 - 40
Länge [mm]
1245
Breite [mm]
185
Höhe [mm]
9
Gewicht [g]
1900
Länge [Betriebsgerät] [mm]
145
Breite [Betriebsgerät] [mm]
43
Höhe [Betriebsgerät] [mm]
29
Gewicht [Betriebsgerät] [g]
300
Lichtaustrittsöffnung [Länge] [mm]
1171
Lichtaustrittsöffnung [Breite] [mm]
118
Einbaulänge (Einlegeleuchte) [mm]
1221
Einbaubreite (Einlegeleuchte) [mm]
161
Deckenausschnitt [Länge] [mm]
1230
Deckenausschnitt [Breite] [mm]
170
Werkstoff des Gehäuses
Aluminium
Gehäusefarbe
weiß
Werkstoff des Diffusors
PMMA
Oberfläche des Diffusors
opal
Werkstoff des Lichtverteilers
PMMA
Art der Leuchte
Paneelleuchte
Montageart
Einbau
Geeignet für Allgemeinbeleuchtung
ja
Geeignet für Wandeinbau
nein
Geeignet für Wandmontage
nein
Geeignet für Pendelaufhängung
nein
Geeignet für Einbaumontage
nein
Geeignet für Deckenmontage
ja
Geeignet für Anbaumontage
nein
Geeignet für Lichtbandkonfigurationen
nein
Bedienung über Bluetooth
nein
Kompatibel mit Apple HomeKit
nein
Kompatibel mit Google Assistant
nein
Kompatibel mit Amazon Alexa
nein
IFTTT-Unterstützung verfügbar
nein
Entsorgung
kommunaler Wertstoffhof bzw. regionale Bestimmungen
Reflektor
ohne
Unabhängige Installation
ja
Schwenkbare Ausführung
nein
Mit Leuchtmittel
ja
Betriebsgerät inklusive
ja
Seilabhängung inklusive
nein
Artikelnummer des mitgelieferten Betriebsgerätes
8970441050
Beschreibung des mitgelieferten Betriebsgerätes
EL-44-1050 dim 1-10V
